I. TỔNG QUÁT

- Hòa đồng bộ là tổ hợp các máy phát điện có công suất nhỏ hơn phụ tải, được vận hành
song song để đạt công suất tổng cộng lớn hơn theo yêu cầu sử dụng.

- Tủ điện hòa đồng bộ nhiều máy phát điện được sử dụng trong trường hợp nguồn điện
của điện lực bị sự cố thì các máy phát điện dự phòng sẽ tự động khởi động, tự hòa đồng
bộ và chia tải với nhau, ngoài ra hệ thống còn có chức năng giám sát phụ tải và quyết định
cho chạy số lượng máy phát theo nhu cầu của phụ tải. Ngoài ra, nếu khách hàng yêu cầu,
chúng tôi cũng sẽ thiết kế để hệ thống có thể hòa đồng bộ với nguồn điện của điện lực.
Hệ thống tủ hòa đồng bộ bao gồm nhiều ngăn tủ với kích thước thích hợp.
Theo thiết kế chuẩn của DOOSAN POWER VINA, hệ thống tủ hòa đồng bộ sẽ gồm:
Một ngăn tủ chính và các ngăn tủ điều khiển máy phát. Ngăn tủ chính sẽ điều khiển và giám
sát cho cả hệ thống. Ngăn tủ chính có thể bao gồm hoăc không bao gồm máy cắt (ACB),
ATS tuỳ theo yêu cầu của khách hàng. Mỗi ngăn điều khiển máy phát sẽ giám sát và điều
khiển cho từng máy riêng biệt.

II. LỢI ÍCH CỦA HÒA ĐỒNG BỘ

- Khi phụ tải thấp chỉ cần chạy một hoặc hai máy để tối ưu hóa công suất điện cung cấp.

- Tiết kiệm chi phí bảo dưỡng sửa chữa vì tổ máy nhỏ sửa chữa dễ dàng, phụ tùng thay thế
phổ biến, ít hư hỏng do chạy ở mức tải tối ưu.

- Có thể nâng công suất lớn hơn trong tương lai theo yêu cầu phát triển mà không cần phải
bỏ máy cũ.

- Có thể đầu tư một phần trước nếu chưa cần sử dụng tối đa công suất.

- Cung cấp điện liên tục tuyệt đối do máy này dự phòng cho máy kia, bảo đảm khi máy này trục
trặc thì vẫn còn các máy khác hoạt động

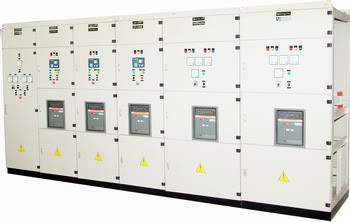

III. CẤU TRÚC TỦ HÒA ĐỒNG BỘ DOOSAN POWER VINA

- Tủ được thiết kế theo dạng tương thích đa năng cho phép việc kết nối mở rộng công suất
đơn giản.

- Kết cấu vững chắc, gọn nhẹ và có độ thẩm mỹ cao. Việc nâng hạ, vận chuyển được thực
hiện dễ dàng và an toàn.

- Sử dụng thiết bị đóng cắt cao cấp của Đức, Pháp, Nhật, Hàn Quốc..v..v….đảm bảo chất lượng
và phù hợp với công suất máy phát.

- Vỏ ngoài được mạ kẽm hoặc sơn tĩnh điện theo tiêu chuẩn quốc tế cótính đàn hồi cao, có
thể chống được tia cực tím, không bị rỉ sét và ăn mòn.

IV. CÁC CHẾ ĐỘ HOẠT ĐỘNG CỦA TỦ HÒA ĐỒNG BỘ DOOSAN POWER VINA

Mỗi máy phát có thể hoạt động ở chế độ tự động-bán tự động-bằng tay và ngừng:

- OFF: Không thể khởi động máy phát điện (MPĐ) trên tủ hòa đồng bộ (HĐB), chỉ có thể
khởi động trên tủ điện của MPĐ cho mục đích chạy thử không tải hoặc bảo trì

- AUTO: MPĐ sẽ tự động hoạt động và dừng khi nguồn điện chính bị sự cố hoặc phục hồi.
Hệ thống sẽ tự động hòa đồng bộ và chia tải đều cho các MPĐ tùy theo mức tải. Trong khi
đang hoạt động song song,nếu tải tiêu thụ giảm xuống thì một hoặc nhiều MPĐ sẽ tự động
chuyển tải cho hệ thống và ngừng hoạt động theo thứ tự đã đuợc lập trình. Khi tải tiêu thụ
tăng lên lại các MPĐ này sẽ tự động khởi động và hòa vào hệ thống theo thứ tự đã được
lập trình sẵn.Khi lưới điện phục hồi, sau thời gian trễ được cài đặt để đảm bảo điều kiện có
điện lưới ổn định,hệ thống sẽ tự động chuyển nguồn máy phát / lưới điện để trở về trạng
thái hoạt động bình thường. Máy phát sau thời gian chạy làm mát sẽ tự động dừng hẳn và
chuyển sang chế độ dự phòng.

- MAN: MPĐ được khởi động/dừng bằng nút nhấn trên tủ điện. Hệ thống được hòa đồng
bộ bằng đồng hồ hòa đồng bộ có relay kiểm tra. Chia tải bằng cách chỉnh các biến trở.

- Semiauto: Chế độ bán tự động có thể khởi động bằng tay bất kỳ máy nào trước,
việc hòa đồng bộ được thực hiện tự động. Mỗi quá trình hòa hoàn tất, hệ thống
mới cho phép khởi động bắng tay máy tiếp theo.
